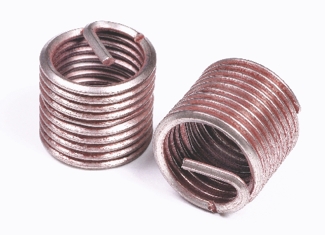

Insertos roscados « AMECOIL » auto-frenantes
| Filamento Amecoil frenante | |
| Esta série auto-frenante corresponde perfeitamente à série clássica; a frenagem ocorre graças à deformação poligonal de uma ou varias espirais do filamento. Tal deformação provoca um forte aperto nas laterais do filamento da rosca, contrastando, assim, os efeitos de desaparafusamento, provocados por esforços dinâmicos, vibrações, cargas térmicas. Os torques de frenagem obtidos são comparáveis aos valores indicados na norma ISO 2320. O inserto rocado auto-frenante em aço inoxidável é identificável graças à sua cor vermelha. |
 |
 |
 |
 |
 |
 |
 |
|
Perfuração De + 0,1 à + 1 do diâmetro nominal do parafuso. Chanfradura ≤ ao diâmetro da broca. |
Abertura de orifícios roscados Realizada com a broca AMECOIL. |
Instalação Com as ferramentas da série clássica… |
… ou com as da série SR, para um tempo de instalação ainda mais curto. |
Ruptura Com o rompedor AMECOIL, a golpe ou a lançamento automático. |
Inserto roscado instalado |
| TORQUE DE FRENAGEM | |||
| Dimensões | Máx 1° aparafusamento |
Mín 1° desaparafusamento |
Mín 5° desaparafusamento |
| M3 | 0,43 | 0,12 | 0,08 |
| M4 | 0,90 | 0,18 | 0,12 |
| M5 | 1,60 | 0,29 | 0,20 |
| M6 | 3,00 | 0,45 | 0,30 |
| M8 | 6,00 | 0,85 | 0,60 |
| M10 | 10,5 | 1,50 | 1,00 |
| M12 | 15,8 | 2,30 | 1,60 |
| M14 | 24,0 | 3,30 | 2,30 |
| M16 | 32,0 | 4,50 | 3,00 |
| M20 | 54,0 | 7,50 | 5,30 |
| M24 | 80,0 | 11,5 | 8,00 |
| Valores em Nm extraídos da norma ISO 2320 (Parafusos classe 8) | |||
| CARACTERÍSTICAS GERAIS | |||
| Material | Temperatura máxima de utilização* |
Opções de revestimento de superfície |
Aplicações |
| Material padrão Aço inoxidável 18.8 AISI 304 (1.4301) AISI 302 (1.4310) |
425°C (pico) 315°C (contínuo) |
- Lubrificação seca - Cadmiado - Prateado - Galvanizado - Estanhado |
Todas as aplicações normais em todos os materiais |
| Aços inoxidáveis especiais: AISI 304L, 316, 316L, 316Ti, 321 |
Até 400°C Continuadamente |
Aplicações especiais Resistência aos ácidos, à corrosão, às altas temperaturas – Amagnetismo |
|
| Bronze fosforoso |
300°C (pico) 250°C (contínuo) |
Cadmiado | Peças de cobre. Bom comportamento face a certos pares eletrolíticos |
| Inconel x 750 Nc 15 Fe Nba |
750°C (pico) | Prateado | Centrais térmicas Aeroespacial Aeronáutica Turbo compressor |
| Nimonic 90 Nc 20 C. 18Ti |
538°C (contínuo) | ||
(*) indicative values
